SSM-W5.0II 5インチWide スーパースリムモニター/Data System(データシステム)



コンパクトかつバックカメラ等のモニターとしても使えそうな、オンダッシュモニターを紹介!

そのモニターは、Data System(データシステム)のSSM-W5.0II 5インチWide スーパースリムモニターです。

Data System(データシステム) SSM-W5.0II 5インチWide スーパースリムモニター

バックモニターやフロントカメラ用のモニターだと、個人的には7インチくらいが見やすいと思います。

ただ、モニターの取り付け位置がダッシュボード上となると、保安基準的にアウトになる可能性も高いです。

そんな時は、視界を遮ることなくカメラ映像も見やすい5インチが有力候補に!

また、サイドビューカメラ用に単体で利用するには、ちょうど良さそうなサイズです。


SSM-W5.0II

詳細に関しては、Data System公式サイトにわかりやすく紹介されています。

正直、そちらをご覧になっていただければ、説明は不要かと…。

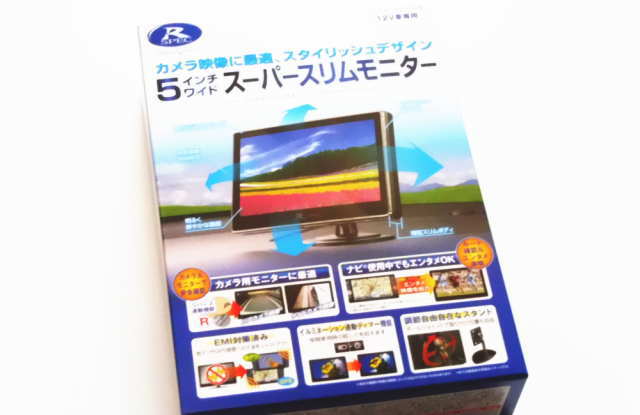

でもMAXのサイドカメラ用に購入したので、実物の画像など紹介してみようと思います。

モニターサイズ

5インチワイド(16:9)です。

映像入力

NTSC/PAL対応で、自動切替とのことです。

RCA端子が2系統(IN1/IN2)あります。

IN2は、バック連動で表示しますので、バックカメラを接続すると自動的に後方映像を表示してくれます。

※リバース線を接続している場合。

IN1に関しては、常時表示になるので、フロントカメラやサイドカメラを接続しての利用が想定されます。

ですので、バクカメラ1台+1カメラの合計2カメラまで、このモニターのみで対応することが可能です。

それと、IN1とIN2を手動で切り替えるようなボタンやスイッチは付いていないです。

電源ボタンもなし!

映像信号が入力されることによって、電源が入る仕様みたいです。

ここまでの部分を踏まえると、モニター部分については、以下のモニターと同じ気がします。

OMX-5016 5インチWVGAオンダッシュモニター/azur(アズール)

ただ、このSSM-W5.0II 5インチWide スーパースリムモニターには、ライトSW連動でのディマー機能が付いています。

構成パーツ

内容物

・モニター本体(配線付き)

・モニタースタンド

・スタンド固定用の両面テープ

・電源接続ケーブル

・エレクトロタップ

・脱脂クリーナー

・取扱説明書

DIY

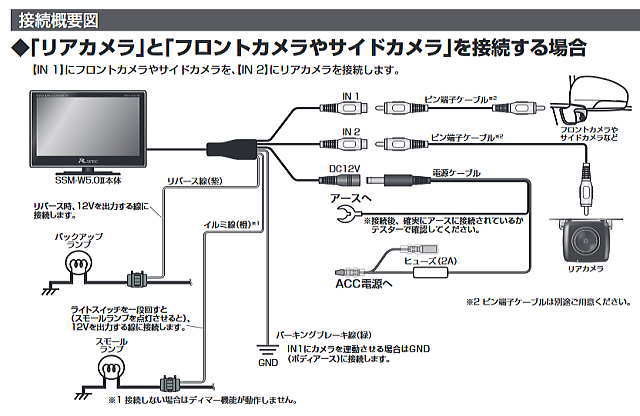

接続概要図

配線図に関しては、公式サイト(取り付け例)にも掲載されています。

・ACC電源

・アース

・リバース線

・イルミ線

・パーキングブレーキ線

各線の接続難易度は、車両によって変わってくると思います。

入手先

各ショッピングサイトで購入できます。

価格

9,000円(税込、送料無料)くらいです。

ちょっと楽天だけ高め!

※価格状況は変わります。

⇒ Yahoo!ショッピングの最新価格

⇒ 楽天市場の最新価格

⇒ アマゾンの最新価格
