バックカメラ用カバーの取付(ダイハツ MAX)/取り付け機種 BC-100



BC-100(バックカメラ)には、残念ながら専用のカメラカバーの設定がありません!

そこで、まずは使えそうなバックカメラ用のカメラカバーを探してみました。

その結果、イクリプスのBEC113用外突規制対応カバーである「BCV113」に辿り着きました。

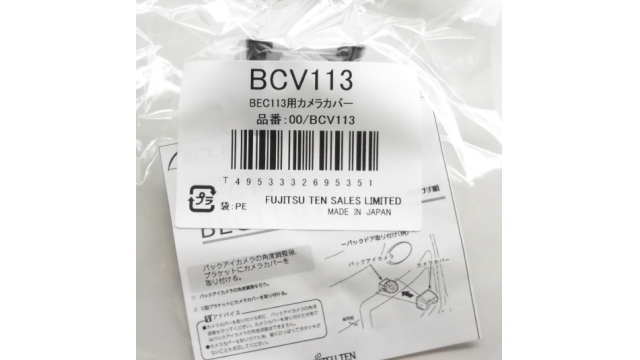

BEC113用カメラカバー BCV113

ただし、取付が可能かどうか?

実際にトライしてみないと分かりません!

それと、スズキ純正のバックアイカメラ用カバーも使えそうな感じがしましたが、スズキのお店に行くのが面倒だったので…。


カラーリング

何となく取付できそうな感じだったので…

とりあえず!ボディと同色のタッチアップペイントで塗ってみました。

でも仕上がりは今一つです(汗

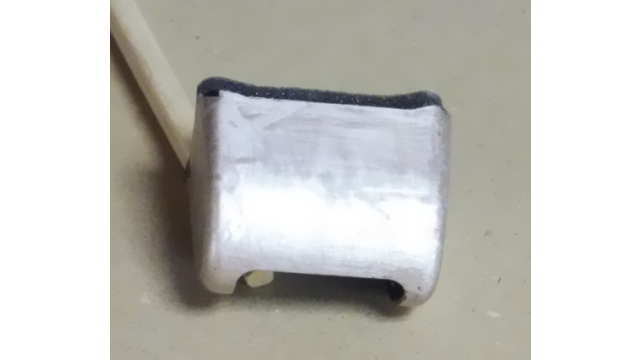

塗装後のBVC113

耐水ペーパー(1000番)で、表面を整えてみましたが…。

機会があれば、スプレーを購入して、塗り直したいと思います。

BVC113取付け

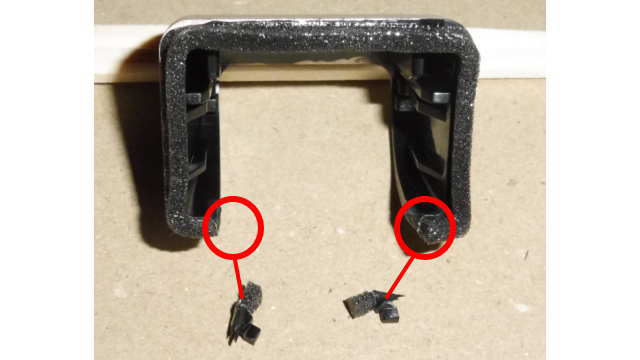

突起の部分が邪魔だったので、ニッパーで切断!

VBC113の出っ張り部分

下準備としては、これだけです。

あとは、カメラを固定している部分のネジ頭とBVC113の内側にある溝を合わせて、突っ込むだけです。

ただ、ネジ頭右と左を結ぶ長さと、VBC113内側の幅と比較した場合、VBC113のほうが1mmくらい狭いです。

ですので、少し強引に取付ける感じに!

その反面、その張力というか…キツキツな分、両面テープ等で固定する必要がないです。

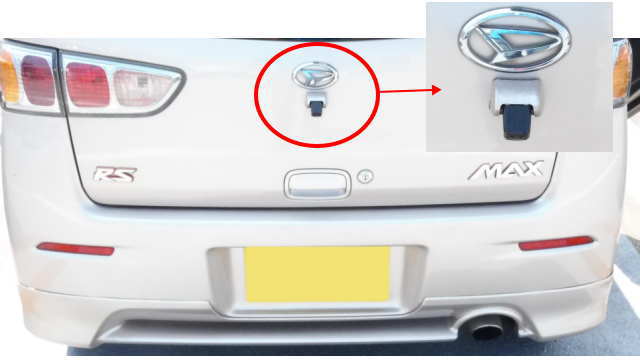

BVC113を取り付けたイメージ

カメラの取付ブラケット部分は、大方をカバーしてくれています!

が…、カメラ部分に関しては、ほぼ隠れていないです(汗。

カメラ本体のサイズが、イクリプスのBEC113Gが、23(W)×23(H)×27(D)mm。

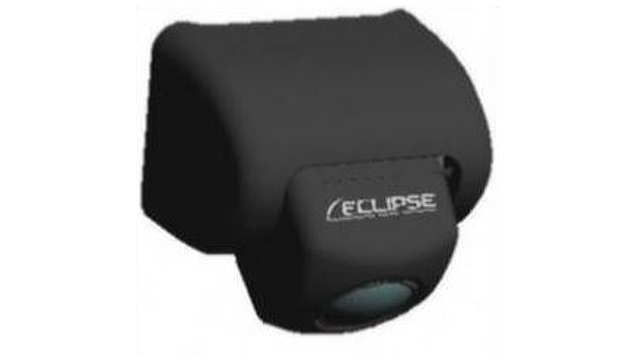

BEC113G+BVC113の組み合わせイメージ

それに対して、三菱のBC-100が、23.7(W)×23.7(H)×24.8(D)mmだったので、

もう少しカメラが隠れると思っていたのですが…。

ということで、にょきっと黒いものが出ている感じで、不細工と言えばブサイクですね。

カメラも同色で塗ってしまえば、また印象は変わって来そうですが?!
