CSW294 マルチカメラスイッチャー/データシステム(Data System)

      2017/07/08

カメラ取付事例1のMAX用のフロントカメラとバックカメラの切り替えに利用したのが!

データシステム(Data System)の…

マルチカメラスイッチャー CSW294です。

似たような性格の製品で、同社のMCC292 マルチカメラコントローラーという機種もあります。

どちらを選べばよいか?

迷ったなら!比較表をチェックです。

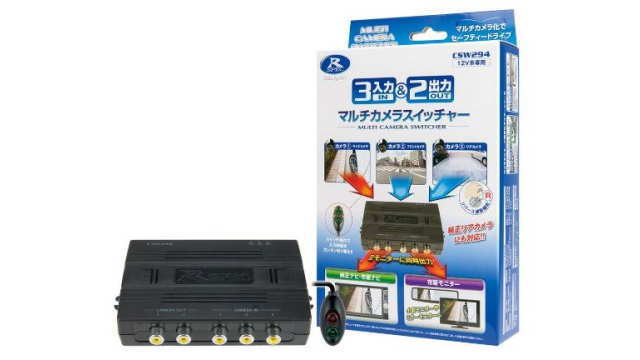

データシステム(Data System)のCSW294


CSW294の特徴

映像入力が、入力1から入力3まであるので、最大で3台のカメラを接続することが出来ます!

ですので、映像入力が1系統しかないカーナビゲーションやモニターでもCSW294を使えば、「フロントカメラ」「サイドカメラ」「リアカメラ」映像を、1台のモニターで切り替えて確認することが可能です。

また、映像出力も、2系統搭載しています。

個人的には同じ映像を別々のモニターで確認する機会は非常に少ないと思いますが…。

ルームミラーモニター等にも同じ映像を映すことが可能となっています。

※モニター毎に違う映像を表示させることはできません。

この機能を活用するシーンを考えるとすれば、サイドカメラ映像をAピラーあたりでも確認できるようにしたい時やフロントカメラ映像を視線移動が少ない位置で確認したいと思った時かなぁ…。

公式ページ

http://www.datasystem.co.jp/products/csw294/01.html

DIY

以下の取り付け例を見て頂ければ、配線の概要が分かります。

http://www.datasystem.co.jp/products/csw294/03.html

DIYでカメラを取り付け出来る方であれば、特に難しい点はないと思います。

ポイントを挙げるとすれば、「リバース信号」は、カーナビ(モニター等)とバックカメラの間に!

「車速パルス」は、カーナビと車両の間に割り込ませるところです。

また、車速パルス(※)に関してはカーナビ以外の普通のモニターであれば、接続する必要はありません。

※データシステムに確認済み。

入手先

今回は、アマゾンで注文しました。

価格

6,990円(税込、送料無料)でした。

価格は変更されることもあるので、最新価格は各自で確認してください。

⇒ アマゾンの最新価格

以下のショッピングサイトでも取扱有です。

⇒ 楽天市場の最新価格

⇒ Yahoo!ショッピングの最新価格
