バックカメラの電源配線(ダイハツ MAX)/取り付け機種 BC-100

      2016/08/08

バックドア内から室内ににかけての引き込みは、前項にて解説。

前項 ⇒ バックカメラ配線の引き込み(ダイハツ MAX)

ここでは、取扱説明書のカメラ接続ケーブル(電源配線など)について紹介します。

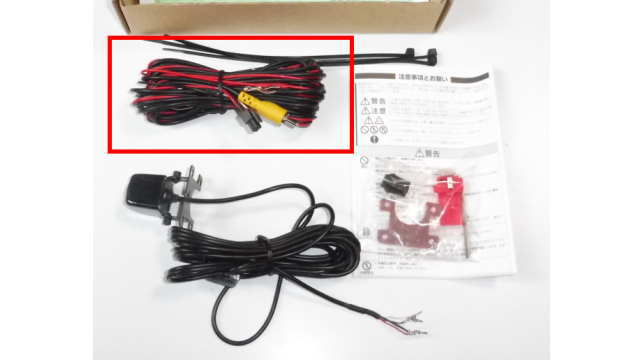

カメラ接続ケーブル


コネクターハウジング

バックカメラ側の配線端子に、コネクターを取り付けます。

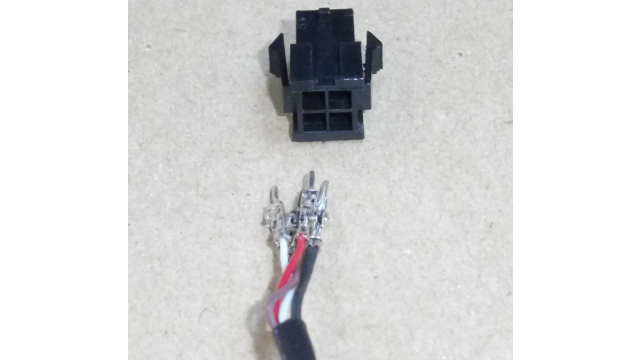

コネクターハウジングとカメラ側配線の端子

入れる位置さえ間違わなければOK!

ロックが掛かる位置まで押し込むのに、精密ドライバー等があると作業性アップだと思います。

配線の接続

カメラ接続ケーブルとカメラ側のケーブルに関しては、コネクターを繋ぎ合わせるだけです!

今回は、バックパネル付近で接続させました。

あとは以下の3線を適切な位置に接続します。

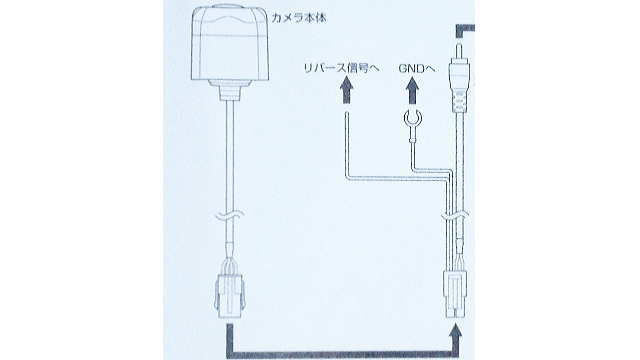

配線図

リバース信号

今回は複数カメラの運用となるので、データシステムのマルチカメラスイッチャー(CSW294)接続ハーネスのカメラ用電源出力(黄線)と接続しました。

GND(グランド)

ボディアースの取れる金属部分と接続です。

カメラ接続ケーブル(RCAオス)

今回は複数カメラの運用となるので、データシステムのマルチカメラスイッチャー(CSW294)カメラ入力3と接続しました。

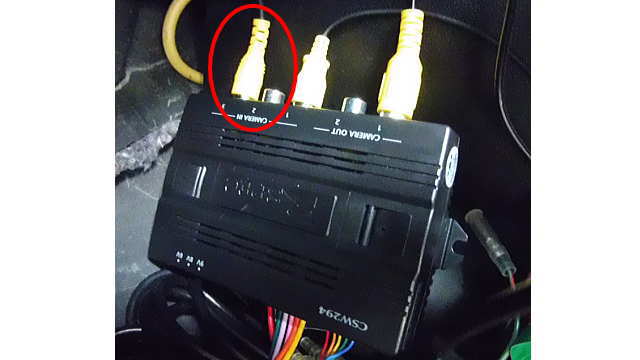

マルチカメラスイッチャー(CSW294)との接続状況

この辺の配線は、取扱説明書をよく確認すれば問題なく行えると思います!

以上で、バックカメラBC-100の取付け作業は完了です。

※別途動作チェック。
