カメラを取り付けて、自動車の死角を無くそう!

*

フロントカメラ本体の取付(ダイハツ MAX)/取り付け機種 CMOS-320



MAXを正面から見たショット

フロントバンパーに、ケンウッドのCMOS-320のカメラ本体を取り付けます!


カメラの向き(上下)に注意して、附属の両面テープで貼り付けます。

KENWOODが上

KENWOODと書かれている面が上になります!

あとは両面テープ取付け面の汚れを除去して、貼り付けるだけです。

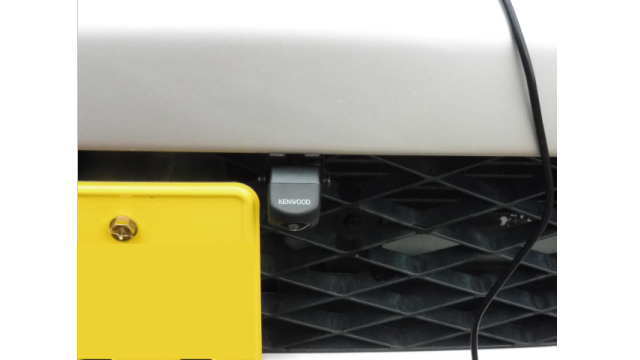

CMOS-320カメラ本体の取付位置

出来る限り!中央側に寄せたいという事で、ナンバープレートギリギリの位置に取り付けてみました。

カメラ側の配線は、メッシュ部分を通して、真後ろに出しました。

 -  フロントカメラ(MAX取付), MAX(カメラ取付事例1)
 -
