フロントカメラの初期設定(ダイハツ MAX)/取り付け機種 CMOS-320



この取付事例のMAX(ダイハツ)に限らず!

CMOS-320を取り付けが完了したなら、必要最低限の初期設定を済ませると良いでしょう。

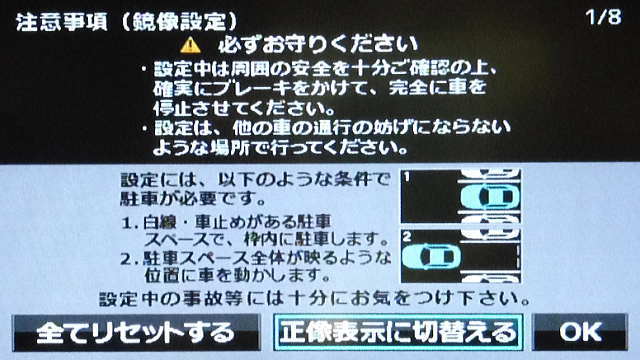

鏡像表示に切り替えるボタン


正像表示

工場から出荷された状態では、鏡像表示(バックカメラ用)になっているので、フロントカメラとして使えるように…

正像表示に切り替えます!

切り替え方は至って簡単です。

CMOS-320に電源を供給した状態で、スイッチユニットのビュー切り替えボタン(メインボタン)と、+ボタンを同時に押し続けると、カメラ調整モードに切り替わり、冒頭の画面が表示されます。

あとは、スイッチユニットの+または、-ボタンを押して、「正像表示に切り替える」を選択し、ビュー切り替えボタンを押すだけ!

取付け高さ

フロントカメラ(CMOS-320)のカメラ取付位置に応じて、「標準」「下部」から選択します。

標準:50cm~80cmに取り付けた場合

下部:30cm~50cn未満に取り付けた場合

今回、CMOS-320を取付けた、ダイハツMAXでは…

地面からカメラまでの高さは、約40cm

地面からカメラの中心まで、約38cmです!

ということで、取り付け高さの設定を「下部」に変更しました。

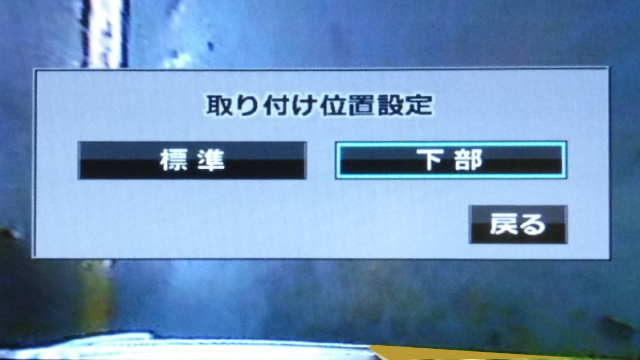

取付位置設定の選択画面

この他にもセンタリング調整などの設定項目がありますが、とりあえず!この2項目の設定を行えば、フロントカメラとして利用開始できます。

細かな調整に関しては、時間に余裕がある時に、取扱説明書に従って行えばよいでしょう。

もちろん、一気に終わらせてしまっても問題なしです。

マルチビューカメラCMOS-320取扱説明書

ちなみに、カメラ調整モードに移行する手順に関しては、旧モデルのCMOS-310を参考にしています。

マルチビューカメラCMOS-310取扱説明書
