バックカメラ取り付け位置(ダイハツ MAX)/取り付け機種 BC-100



バックカメラ(BC-100)をダイハツのMAXに取り付けるにあたり、まずはカメラの取り付け位置を決める必要があります!

ダイハツMAXのバックショット


取付位置の候補としては、ざっくりと取り付けスペース分けて見ると、以下の3エリアだと思います。

リアスポイラー

高い位置からの映像を得られると思いますが、車両中央部分にはハイマウントストップランプがあります。

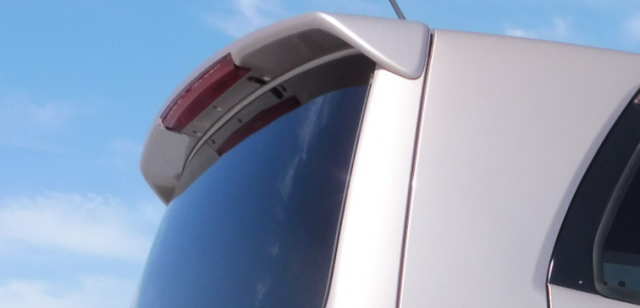

リアスポイラーの拡大画像

それと配線の引き込みルートが課題です!

バックドア

ダイハツのエンブレムやドアハンドルが付いている部分です。

データシステム(Datasystem)からエンブレムリアカメラキットなる商品が発売されているので、スマートに取付けるならエンブレム交換が理想かも?!

バックドアの取り付け位置候補

あとは、上記画像の赤丸あたりの位置が有力候補になると思います。

リアバンパー

ナンバープレートの上部分辺り(ナンバー灯の左右)に、取り付けられそうなスペースがあります。

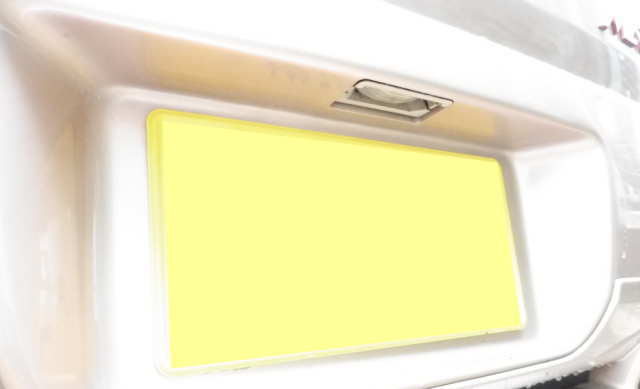

リアバンパーのナンバープレート取り付け部分

ただ、バンパー両端は、ほぼ映らないと思います。

また、得られる映像は、低アングルからのものとなるでしょう。

取付位置の確定

バックドアのダイハツエンブレム下のスペースに取り付けることに決めました!
