フロントカメラ配線の引き回し(ダイハツ MAX)/取り付け機種 CMOS-320

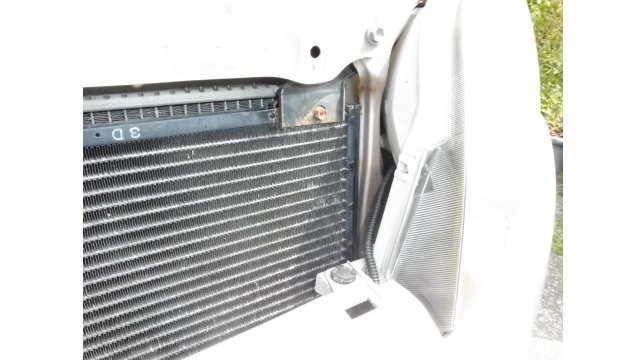

CMOS-320カメラ本体の取付位置

ここでは、カメラ本体からダッシュパネル(バルクヘッド)までの配線作業を紹介します。


フロントグリル

作業をし易いように、MAX(マックス)のフロントグリルを取り外します。

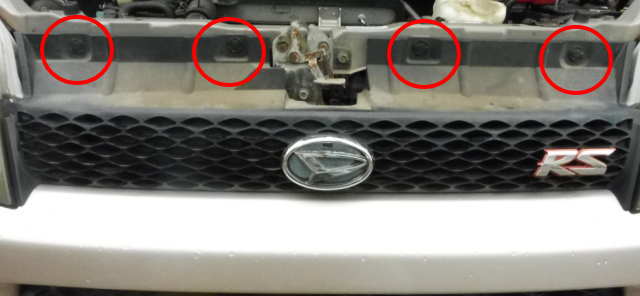

フロントグリルの固定箇所

4個のクリップと、下側5か所の爪で固定されています。

クリップを外して、上側に引き抜けば外れます。

余談になりますが、ベルト交換や点検と言った作業時にも、フロントグリルの脱着が必用になりそうです。

バッテリー

バッテリーを外さなくても作業自体は可能だと思いますが、理想的なルートを確保する為、バッテリーも取り外しました。

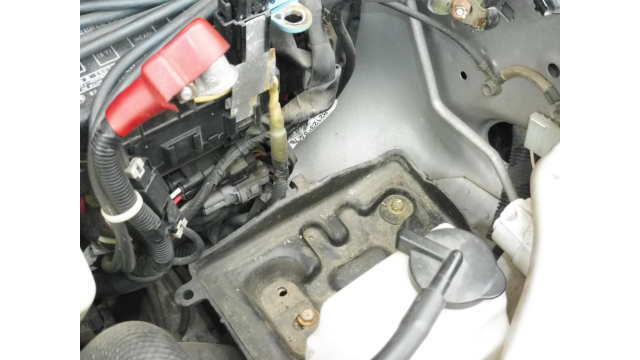

バッテリーを取り外した状況

あとは予め確認しておいた、バルクヘッド(ダッシュパネル)の配線の引き込み予定の位置まで、配線を引き回します。

念のためコルゲートチューブを利用して、配線を保護!

コルゲートチューブで処理した配線

CMOS-320のカメラ側ケーブル長と、MAX(マックス)との相性的には、室内までコネクターを引き込めるだけの長さがありました!
