フロントカメラ配線の引き込み 探索編(ダイハツ MAX)/取り付け機種 CMOS-320

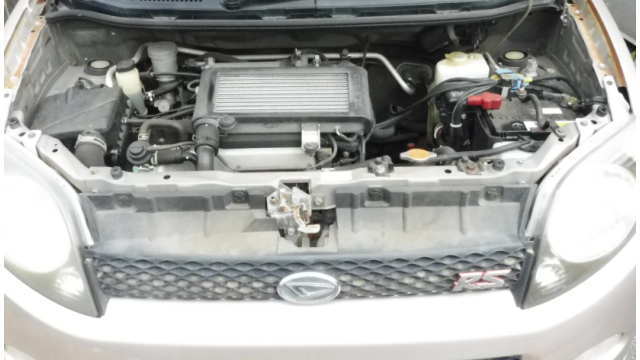

MAXのエンジンルーム内

フロントカメラ(CMOS-320)取付けで、一番のポイントとなるのが、この配線引き込み作業です!


まずは、配線の引き込みルートを探ります。

ダッシュパネル

エンジンルームと室内を区切っているバルクヘッド(ダッシュパネル)部分を通せないか?

まず確認してみました!

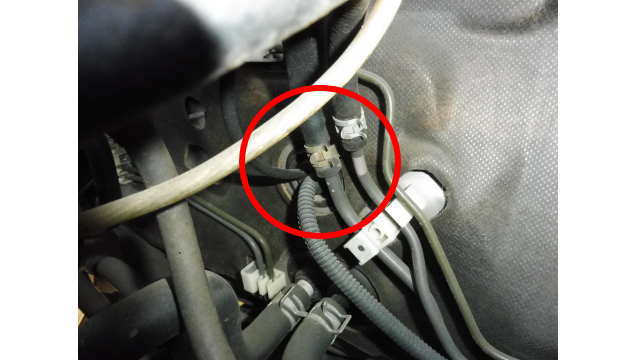

グローメット1の状況

インタークーラーの裏側あたりに、メクラゴムがありましたが、すでに機械式ブースト計のホースと、バッテリー直から取っている電源コードの引き込みに利用されています。

加えて、作業がとても行いにくそうな位置です!

ということで、一先ず保留です。

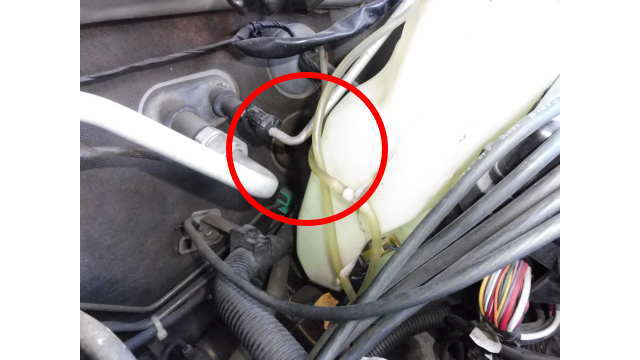

グローメット2の状況

次は、ウォッシャータンクの裏側あたりにも、純正ハーネスが引き込まれているメクラゴム?!があります。

でも、この状況だと手が入らないので、作業は無理そうです。

そこで、ウォッシャータンクを取り外せば、作業が楽にんりそう!

ということで、ウォッシャータンクを取ってみました。

ウォッシャータンク自体は、基本的に金属ステーに差し込まれている感じです。

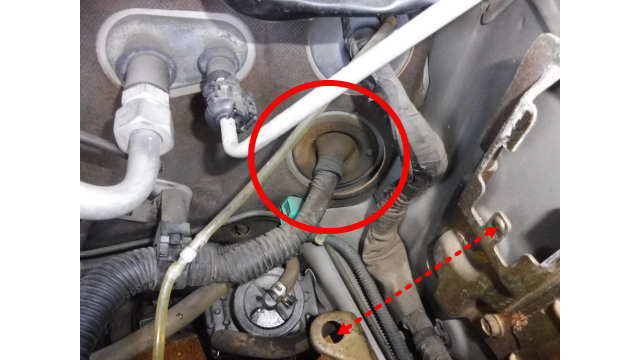

ウォッシャータンク取り外し後の状況

あとは、室内側のどこに繋がっているか?

確認してみたところ、助手席の足元の先でした。

作業的にも容易な場所だったので、この部分を使って、フロントカメラの配線を、エンジンルーム側から室内側へ引き込むことにします!

ただ、CMOS-320のコネクターの根本というか配線の集合部分は、そこそこ大きなサイズなので、どう通すか?が次の課題です。

CMOS-320 マルチビューカメラ/ケンウッド(KENWOOD)

 -  フロントカメラ(MAX取付), MAX(カメラ取付事例1)
 -
