フロントカメラ配線の引き込み 作業編(ダイハツ MAX)/取り付け機種 CMOS-320



バルクヘッドにある配線が通過しているゴムの部分

目安を付けておいた、バルクヘッド(ダッシュパネル)の純正ハーネスの束が通っている、ゴム部分に加工をして、CMOS-320の配線を通す作業を行います。


ゴムへの加工

加工と言っても穴を開けるだけ!

さてどうするか?

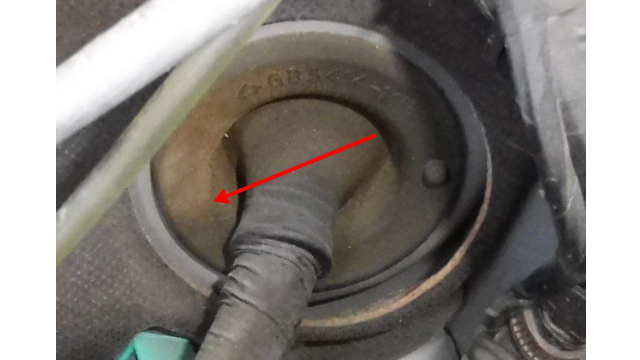

単純にカッターで、↓あたりの位置にクロスに切り込みを入れました。

カッターで切りこんだ位置の紹介

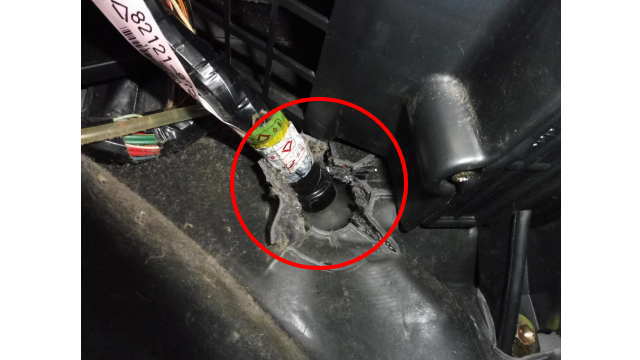

ちなみに室内側は、赤丸の部分になります。

ダッシュパネル(バルクヘッド)室内側

CMOS-320の配線(コネクター含む)が、通ると思う最小限の穴が開いたら!

潤滑スプレー(今回は、呉556)を吹きかけて、配線を通します。

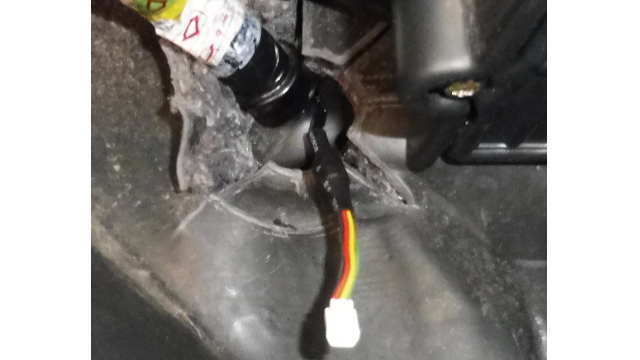

バルクヘッドを通過しtが配線

なんとかエンジンルーム側から室内側へ、CMOS-320のカメラ側ケーブルを引き込むことに成功!

防水処理

最後に、エンジンルーム側から水が進入しないように!

シール材を使って、防水処理しました。

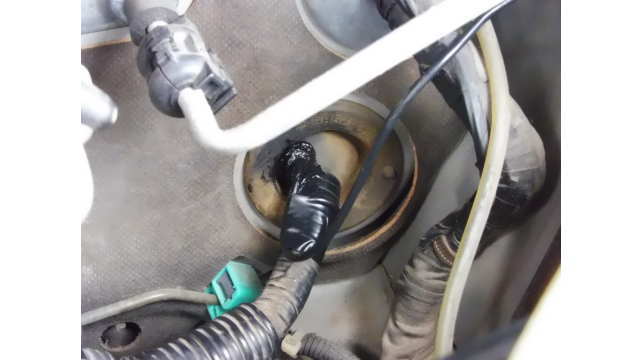

防水処理したゴム部分

それと、画像からは分からないですが、水滴などが進入しにくいように、カメラケーブルが、下側から上側に向かう方向で処理しています。

 -  フロントカメラ(MAX取付), MAX(カメラ取付事例1)
 -
