フロントカメラの電源コードなど(ダイハツ MAX)/取り付け機種 CMOS-320



CMOS-320のカメラ本体から出ている!

カメラケーブルをエンジンルーム内から車内へと引き込みが完了したので…

あとは電源コードと操作スイッチを設置すれば、とりあえずフロントカメラの取付けは完了です。

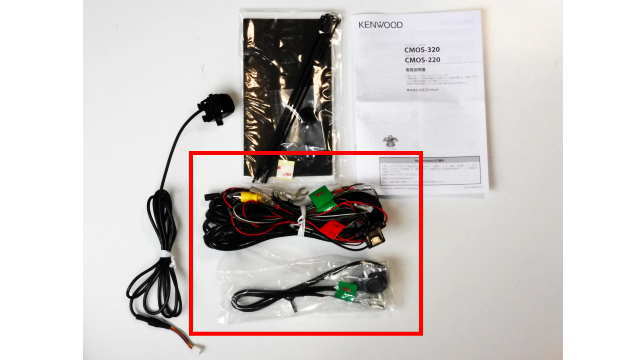

CMOS-320の電源コード等

フロントカメラ配線の引き込み 探索編

フロントカメラ配線の引き込み 作業編


配線の接続

特別難しい点はなく、取扱説明書通りに行えばOK!

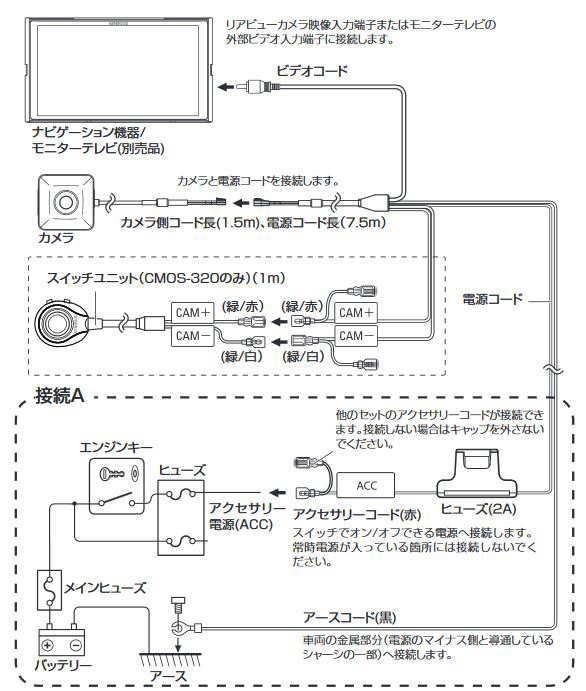

CMOS-320の電源配線等

今回取り付けたダイハツのMAXですと、ビデオコードは…

データシステムのマルチカメラスイッチャー(CSW294)カメラ入力1と接続です。

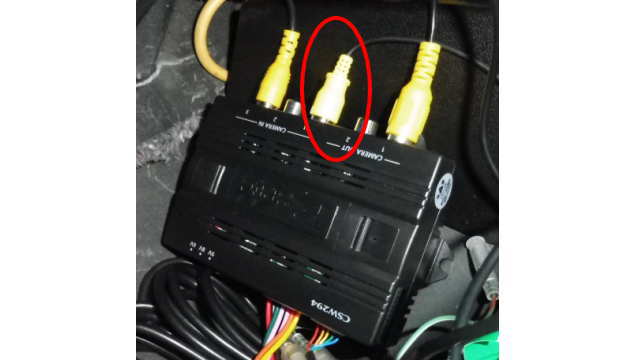

マルチカメラスイッチャー(CSW294)との接続状況

アクセサリーコード(赤)に関しては、以前のオーナーさんが付けたと思われる、シガーソケット裏のコネクターに接続しました。

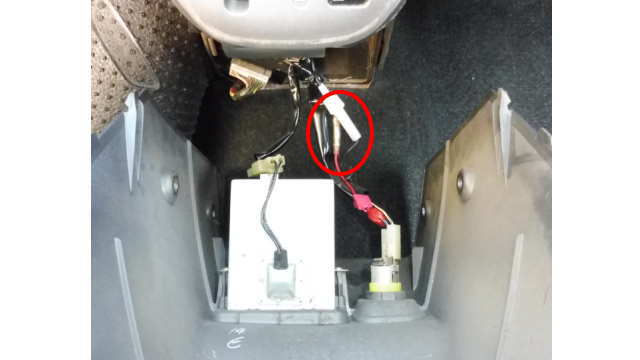

シガーソケット裏側の配線状況

アースコード(黒)に関しては、エーモンのアースポイント増設ターミナル(製品コード:2833 )を利用してみました。

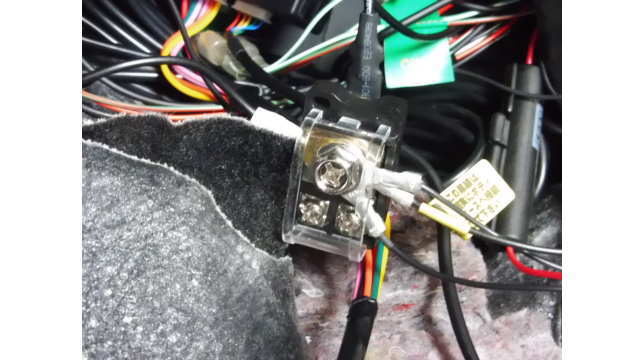

エーモンのアースポイント増設ターミナル(製品コード:2833 )

スイッチユニット

カメラビューを切り替えたりする為のスイッチは、ハンドルポストの左側に、付属の両面テープで取り付けました。

配線に関しては、オーディオの裏側を通しています。

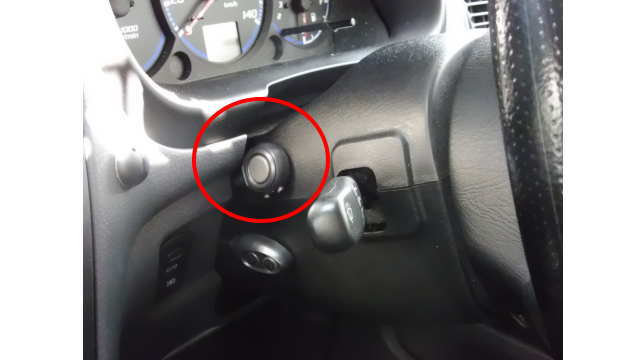

CMOS-320のSWユニット取付位置

以上で、MAXへのフロントカメラ(CMOS-320)取付けは完了です!

※別途、動作の確認や初期設定を行います。
