カメラを取り付けて、自動車の死角を無くそう!

*

MAXに取付けるカメラやモニター等の紹介

      2017/01/04

第一弾として、愛車のMAXにフロントカメラやバックカメラ等を取り付けてみたいと思います!

ということで、ここでは取付け予定の機種や取り付けイメージについての情報を紹介しようと思います。

愛車のMAX


MAX

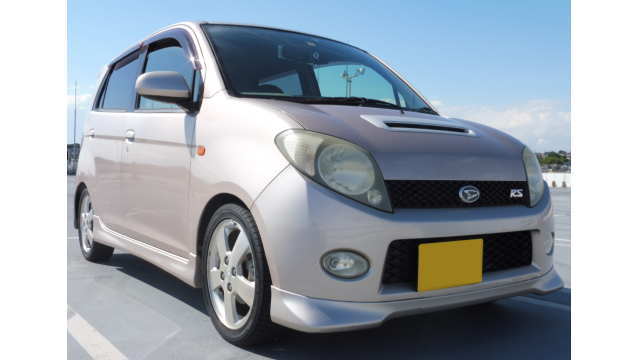

初期型(平成14年式)のダイハツ・MAXの死角対策として、各種カメラを取り付けます。

予定としては、「フロントカメラ」「バックカメラ」「サイドカメラ」です。

余裕があれば、左後方の死角対策として、サイドカメラをもう一台取り付けたいと思っています。

モニター

1DINのオーディオが付いているだけで、カーナビゲーションや外付けのモニター等、カメラ映像を映すモニターがないので、新設する必要があります。

カーナビやモニター付オーディオ、モニター単体、ルームミラー型モニター等を検討した結果、今回はMAXWINの2DIN002という商品に決めました。

モニターのカテゴリーとしては、6.2インチモニターを内蔵したオーディオといって良い製品だと思います。

フロントカメラ

取付位置などを決めていませんが、KENWOODのCMOS-320を選びました。

サイドカメラ

サイドミラー等の取付スペースを確認後に機種を選ぼうと思います。

ということで、現段階では保留です。

バックカメラ

価格と作業性が良さそうだったので、三菱電機のBC-100をチョイスしてみました。

AVセレクター

MAXWINの2DIN002が、バックカメラ入力の1系統となっているので、カメラ映像の切り替えに、データシステムのマルチカメラスイッチャー(CSW294)を購入しました。

以上が、今回の死角対策に利用する機器などです。
